项目名称:江苏今达纺织实业有限公司影视厅(江苏今达纺织实业有限公司位于盐城市,主要经营差别化化纤纺织面料制造,2017年,公司突破过亿元的销售收入,为丰富职工的娱乐生活,打造这个企业影视厅。)
用户需求:影视观看,基本文艺演出,我们根据客户要求进行现场测量并根据图纸标记结合,进行专业化的设计。所有设计均采用标准规范执行,具体实施方案按照《剧院、电影院、多用途厅堂声学设计规范》、《电影院建筑设计规范》、《电影院视听环境技术要求》、《智能建筑设计标准》进行设计。全部施工要求按照国家标准执行,具体要求结合客户诉求进行实地施工。目的是让客户从装修到使用,都能具体参与到其中来,切身感受家庭影院系统的精髓,给客户带来美且具震撼效果的影音体验。
影厅尺寸:23480×14280×5400(mm)
整体资金投入:120万元
设计公司:

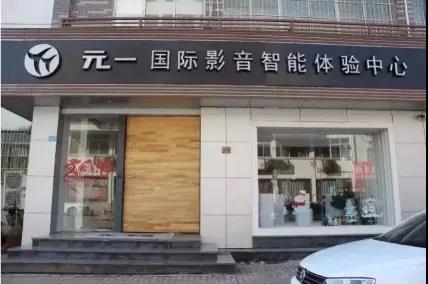

元一国际影音智能体验中心,位于江苏省苏州市吴江区,是一家专注于别墅豪宅和高端商业场所的影音娱乐智能化系统整体解决方案。公司拥有强大技术团队,对产品选择进行严格测试和把关,在项目方案设计和后期施工管理上也精益求精,保证项目交付使用后的稳定和便捷。
公司致力于传播高品质的生活理念,为用户量身定制影音娱乐和智能家居整体解决方案,从方案设计、产品选购、安装调试到用户培训、维修保养、系统升级等,予以全方位的一站式服务,为客户打造便捷、个性化的影音娱乐智能生活。提供影音、智能家居、整体方案设计施工服务;影音设备零售、批发售后服务。
设计总监:谢语
从业影音定制安装行业7年,参加过CEDIA、HAA、清华建筑声学培训。做过绿地太湖城、中粮本源、太阳湖花园、中南世纪城、亨通长安府、吴江聚力集团会所等大型成功案例。
擅长:前期的影院整体方案设计与沟通,对各个系统的搭配比较清晰,用多年的专业理念去创造属于每一个客户的精彩故事。
本项目的设计施工团队
设备配置
信号源
艾美影库M500超高清播放机
蓝光播放盒
视频设备
投影机:DP(Digital Projection)m-vision930WUXGA投影机
3D振镜:亦升3D分光系统
幕布:380寸40平方订制金属透声幕
音频设备
主音箱: E-LST MT-15二分频15寸主扩声×3
环绕音箱: E-LST MT-10二分频10寸环绕音箱×16
低音炮箱: E-LST MT-218双18寸影院低音×4
纯后级功放: E-LST PRO-3800×2
纯后级功放: E-LST PRO-3600×4
纯后级功放: E-LST PRO-4800×2
声频处理器:FA shion 4080×2
影院解码器:FA shion 038S×1
效果器: E-LST DK-7000×1
无线话筒: E-LST X7×1
线材部分
WireWorld 线世界 Ultraviolet 7
SCP定制安装线
其他部分
智能中控系统
智能灯光系统
展翼沙发座椅198座
3D眼镜 250副
项目进场时,属于钢结构框架,因此,影院建声设计应考虑两点:一是音质设计,二是噪声控制。

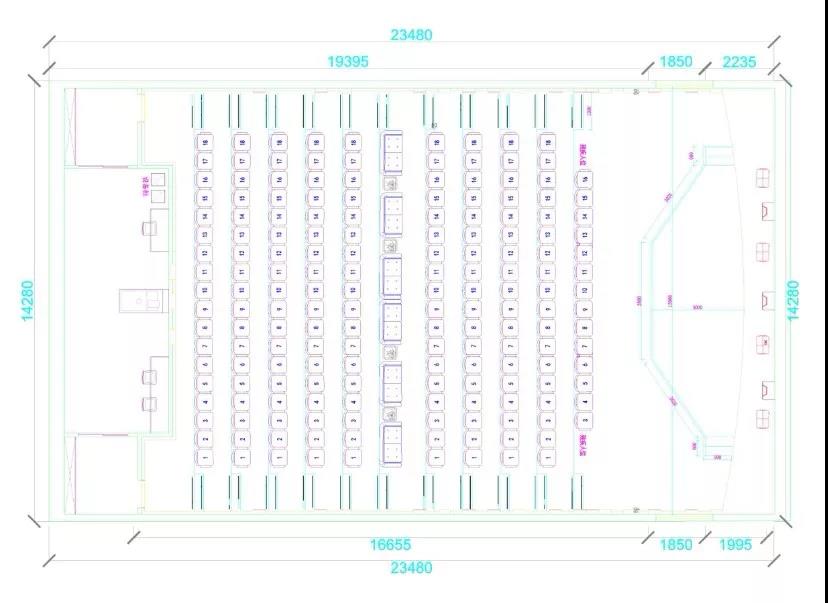

平面摆位图

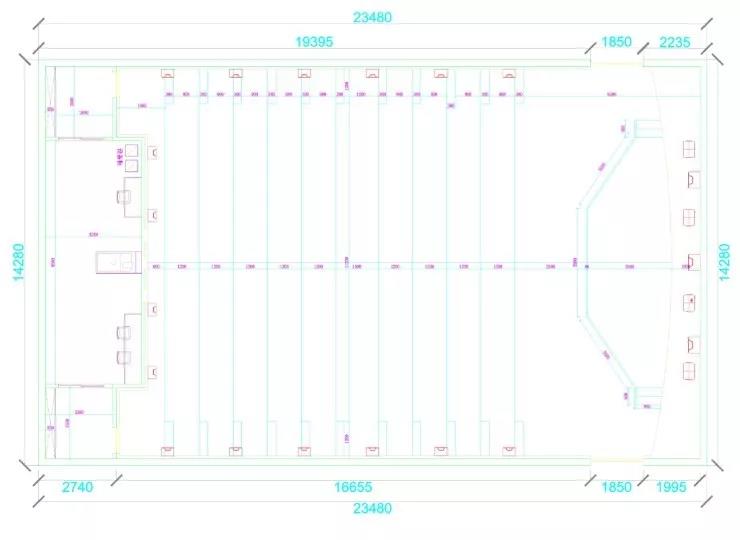

平面尺寸图

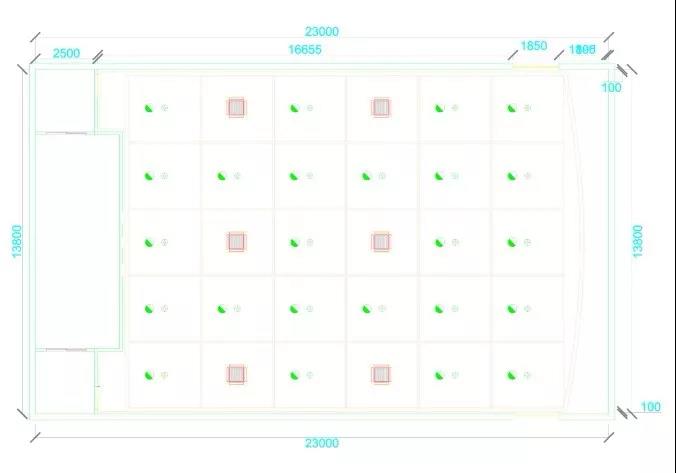

顶面图

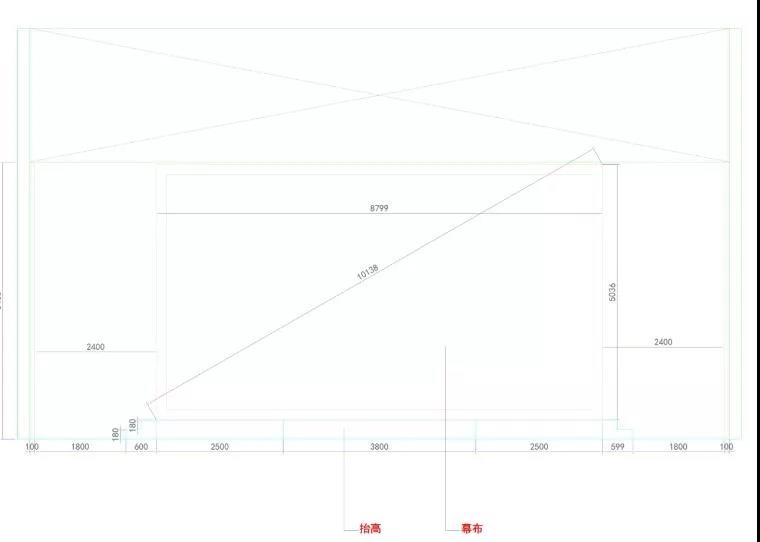

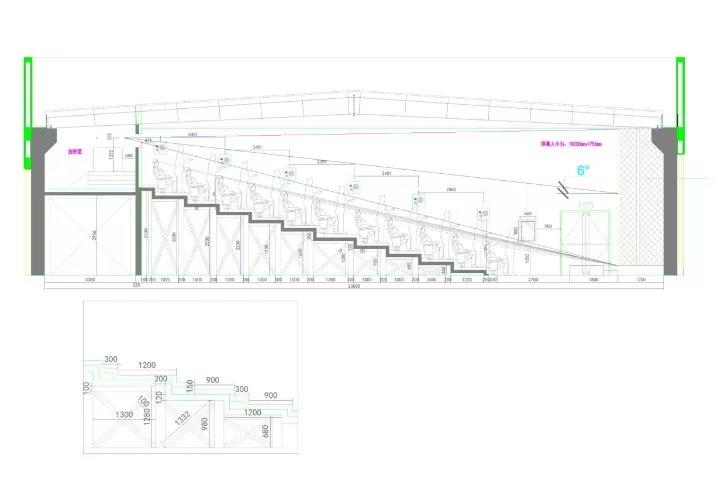

左右立面图

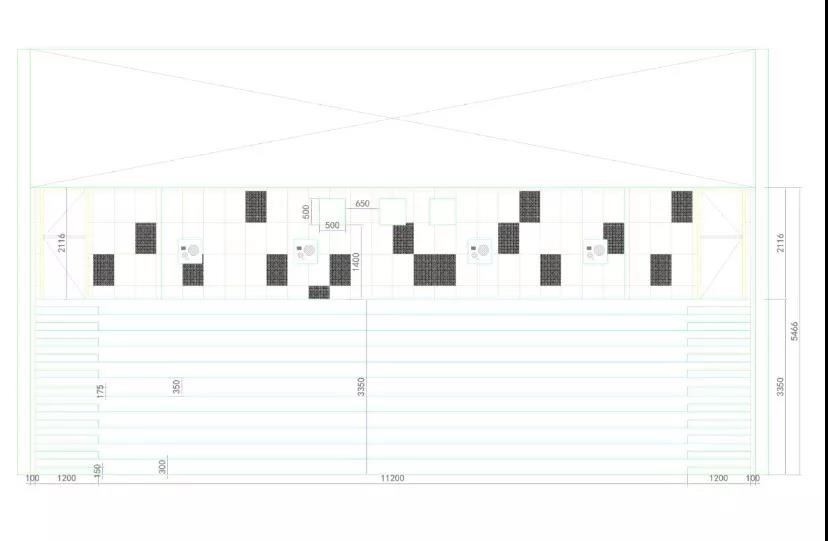

后墙立面图

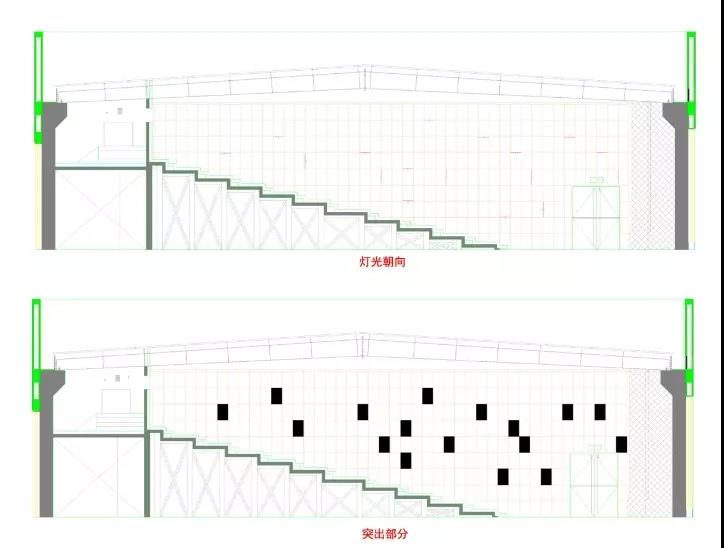

左右造型立面图

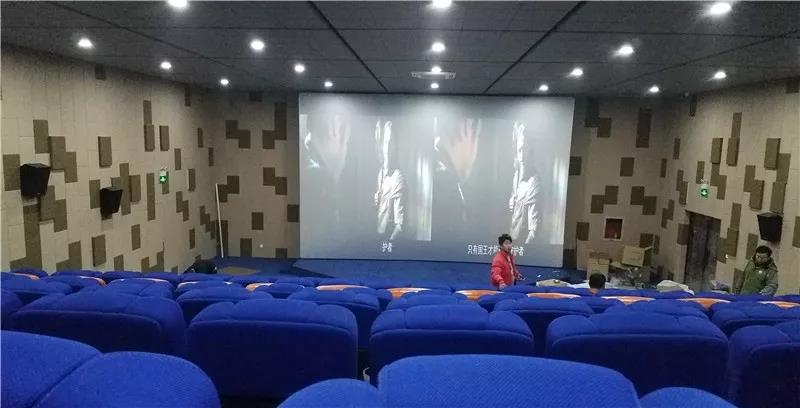

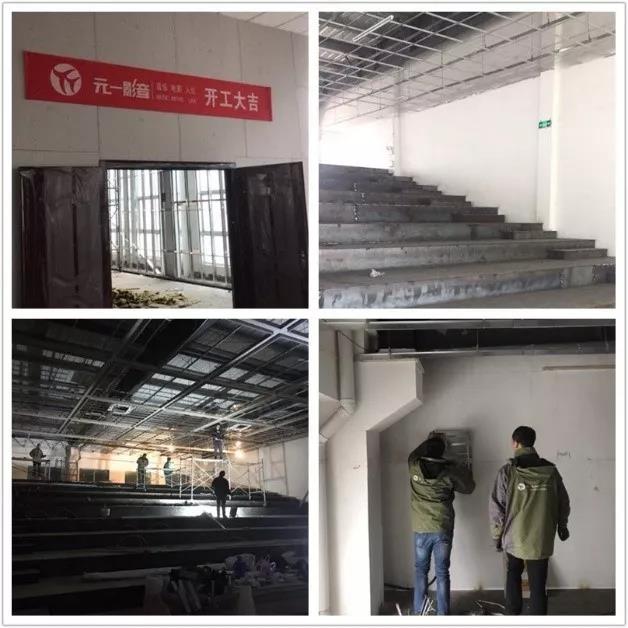

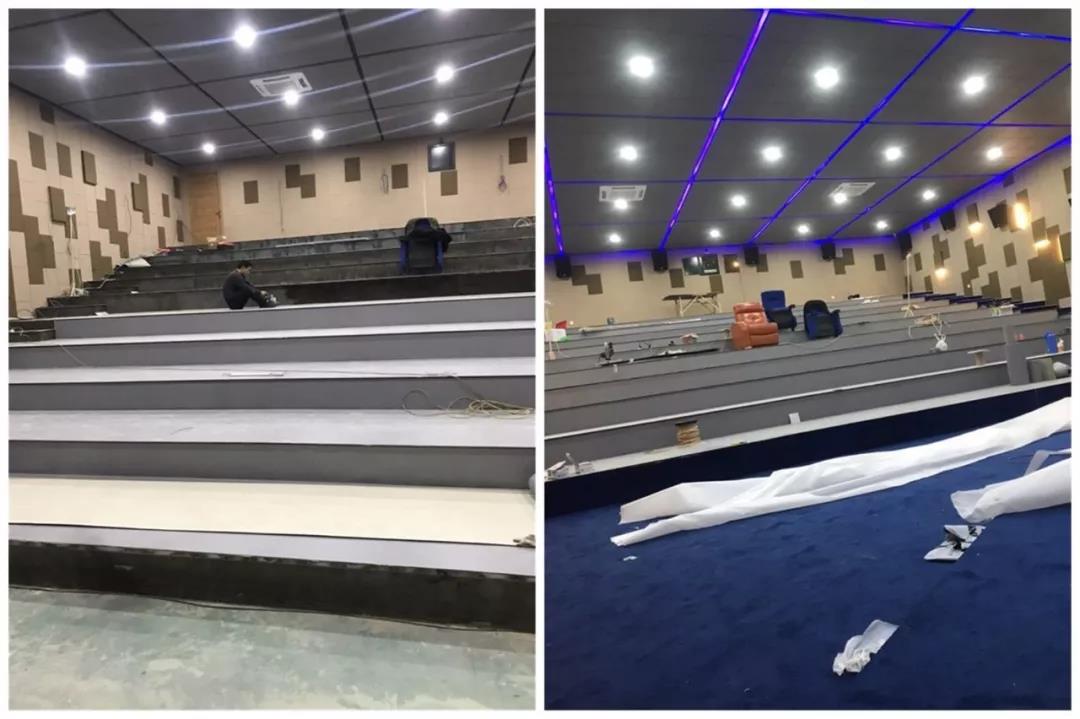

影院装修从开工大吉,技术人员与工人们的辛勤工作,到数月后完美交工。
影音室的视听环境与装饰艺术的完美结合,包含影音设备、声学处理巧妙地融入了影院设计,化技术为无形。

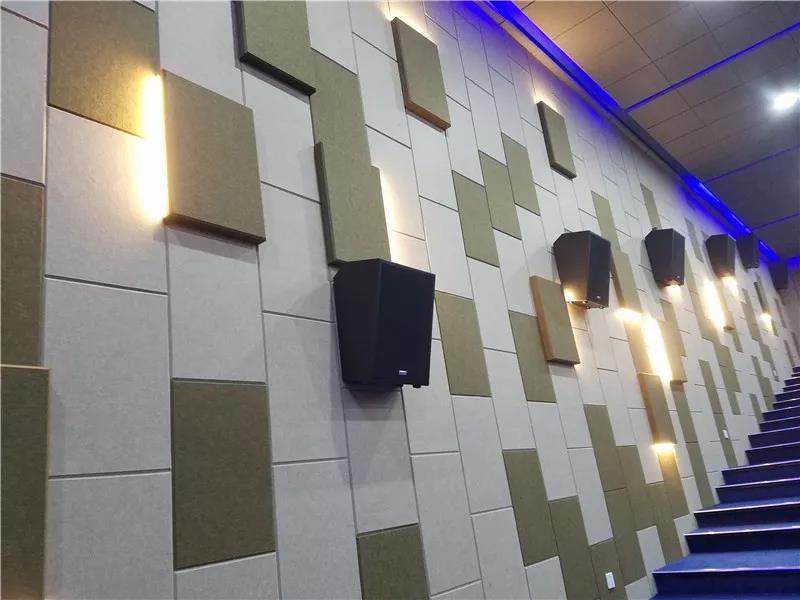

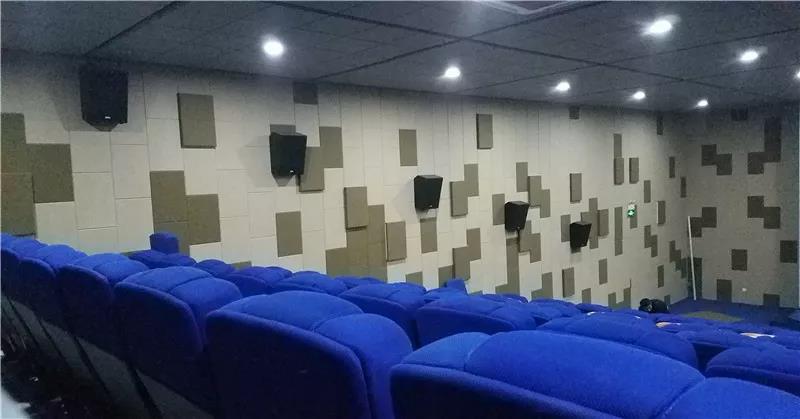

整体鲜亮的色彩,很符合现代人的审美和生活习惯,墙面都用了隔音和吸音处理,光线也洽到好处。
清晰的对白、准确的声音定位空间感十足的环绕声场、平滑的声像移动、均衡的音色、宽阔的动态范围让每个座位都有好的聆听效果。
良好的声学处理,让观众能够听到完美的电影体验。
案例使用的设备器材,不仅适合整个影院空间的需要,而且经过设计师的调试处理,达到非常好的效果。当然这也来源于器材本身的表现力。

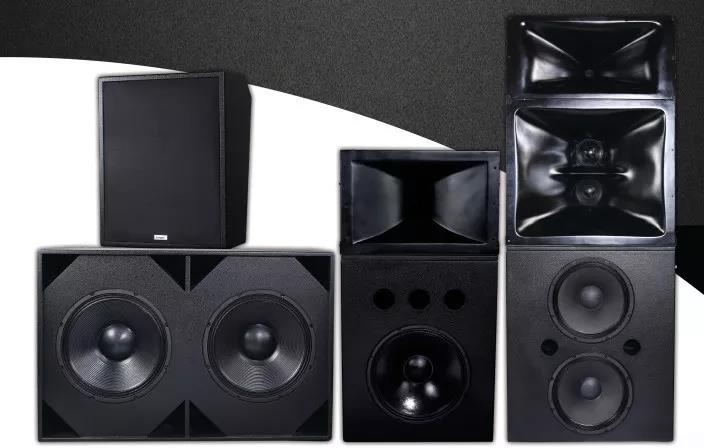

E-LST的MT影院系列源自于西班牙高级音频设计师之手,在行业有15年的应用历史,MT-15低音单元使用了15寸口径橡胶边,羊毛纤维纸盆材质,能承受大的声压级输出和更多的低频量感。高音驱动采用75蕊大功率号角单元,传送射程更宽更远;具有更高的高音功率承受能力和峰值的瞬态功率冲击能力,完全能够承受电影的动态考验。

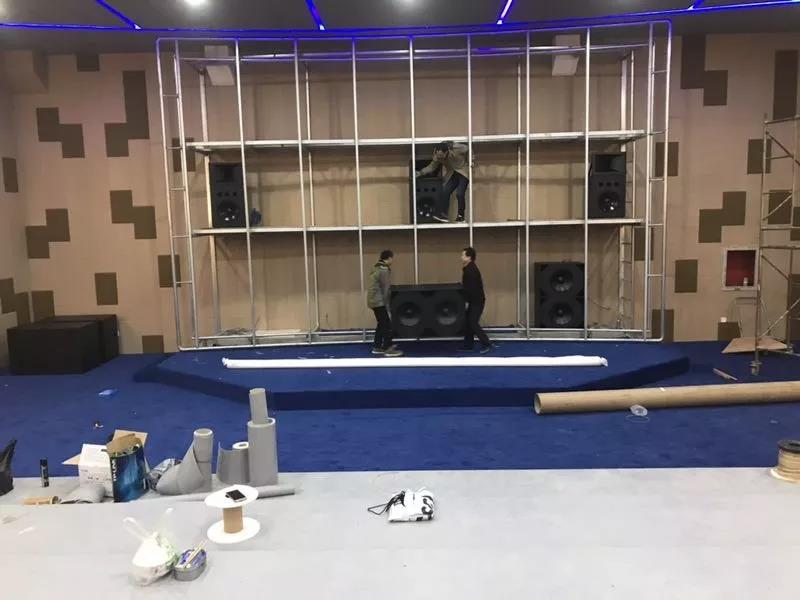

为取得更好的听音效果一致性,我们采用了3只MT-15做L、C、R主扩声,更大的声压级能全场完全覆盖,三只主扩声置于幕后,让电影重放时有更强的入屏感。

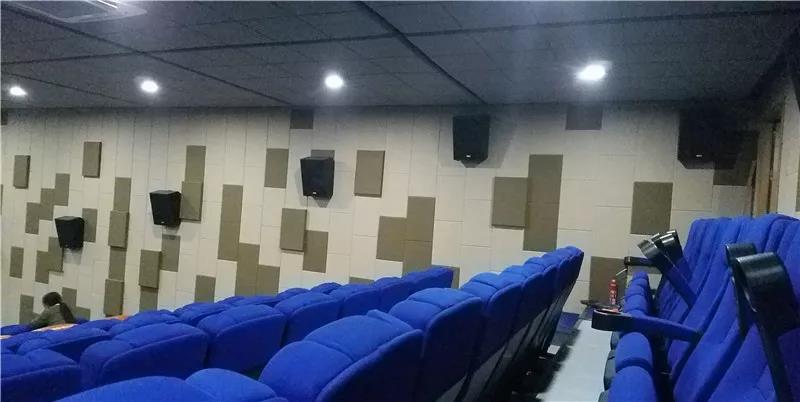

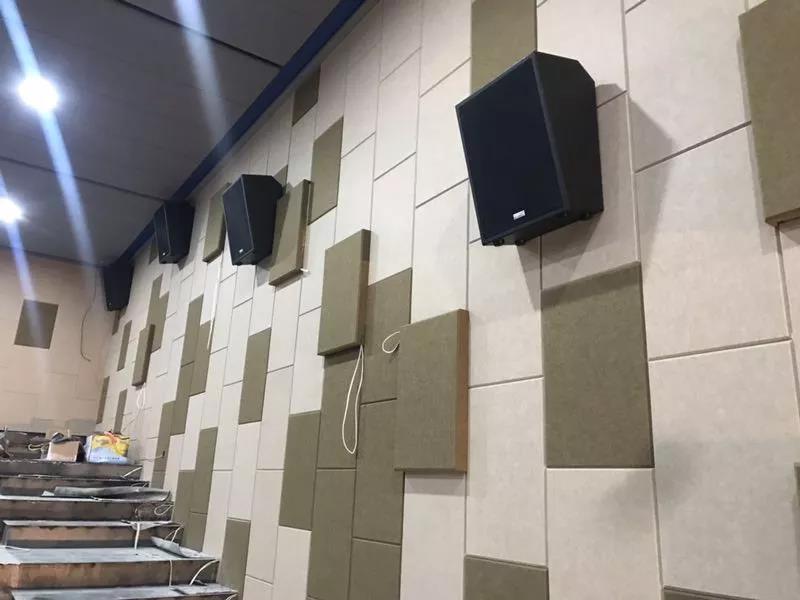

本案例房型长23.5米,我们参考了商业影厅音频设计的相关要求,共设计了16只MT-10。BL、BR分别排布6只,前后包围覆盖座位区,吊挂距阶梯地面2.3米上,后环共设计了4只实现SBL、SBR两个声道。
由于空间大,超低音一定要做为重点选配对象,我们通过声学软件多次的临摩对比,最后设计了4只MT-218双18寸大动态低音来填充大房间的低频能量感。

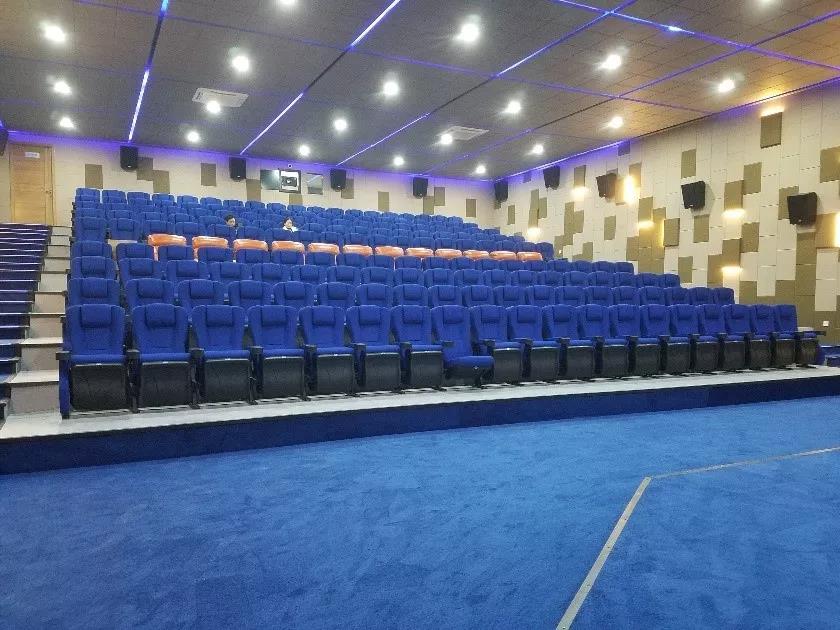

在整体的设计,此影院设计共有11阶梯方式,每排座椅16~18个座位,观众席内每一处都能达到合适的混响时间、均匀的声场、足够的响度,满足扬声器对直达辐射声能,保持视听方向一致。席间良好的立体效果覆盖超过全场4/5。

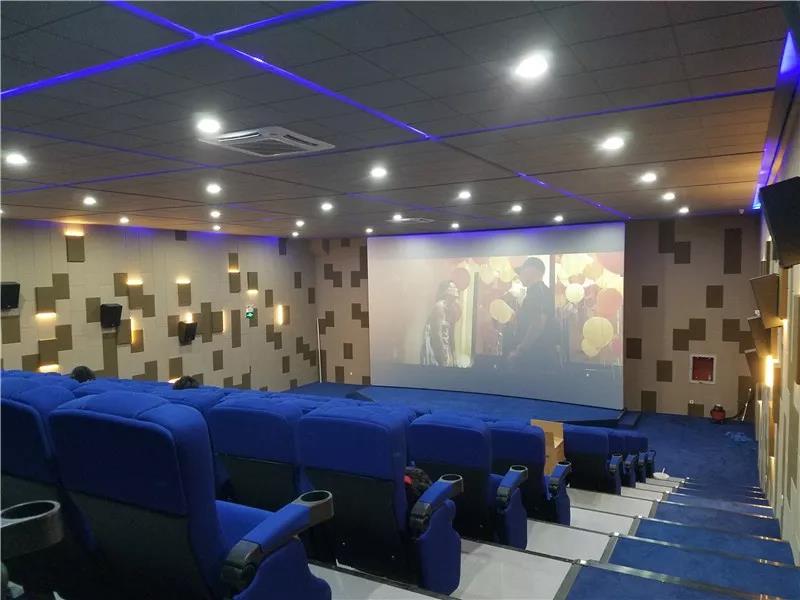

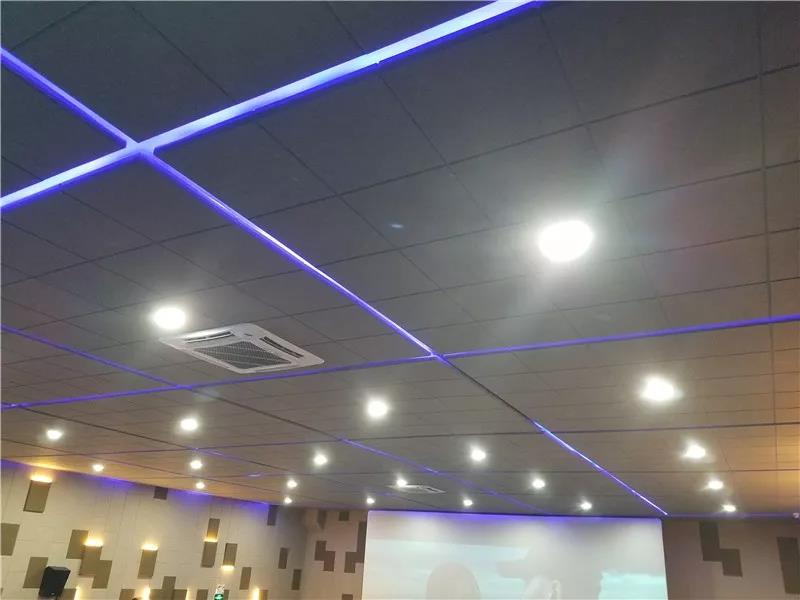

天花以蓝光方格作为主旋律,显得有格局,又不会沉闷。

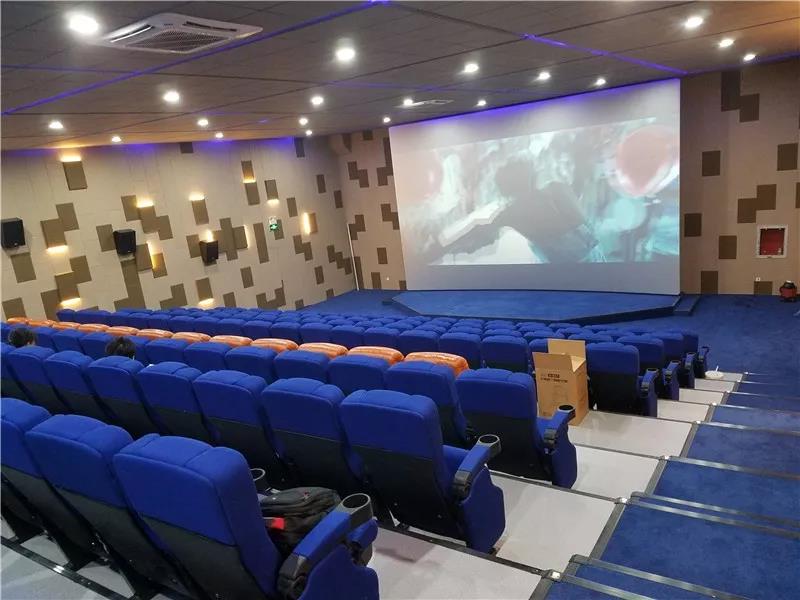

大家来看一场电影,非常有感觉。

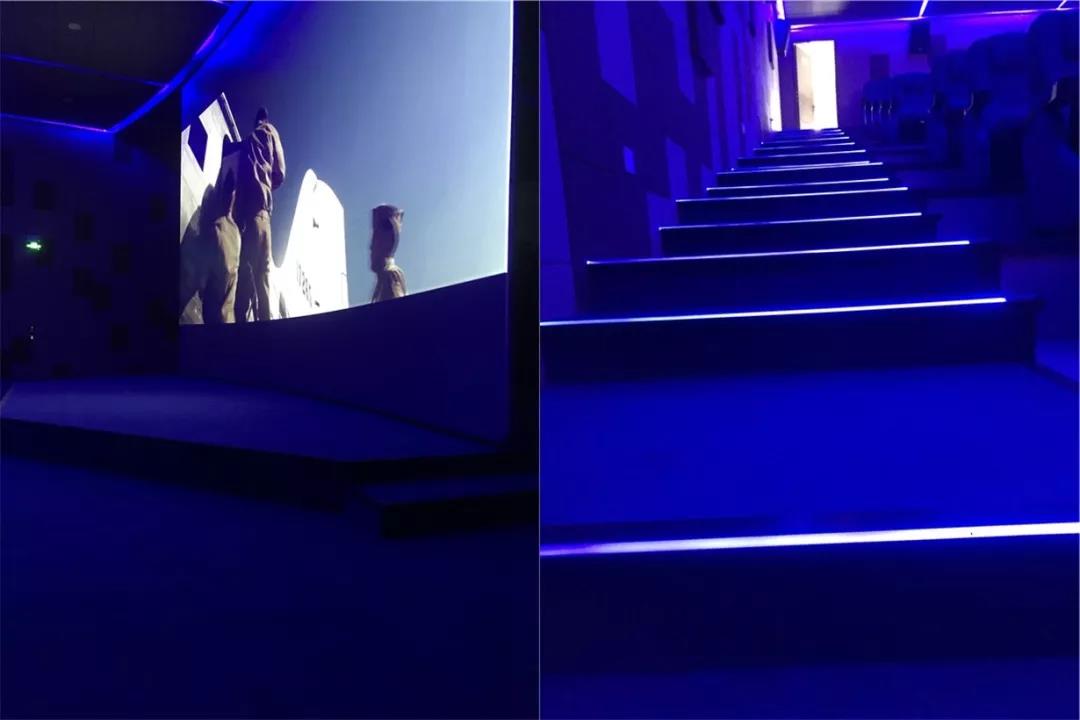

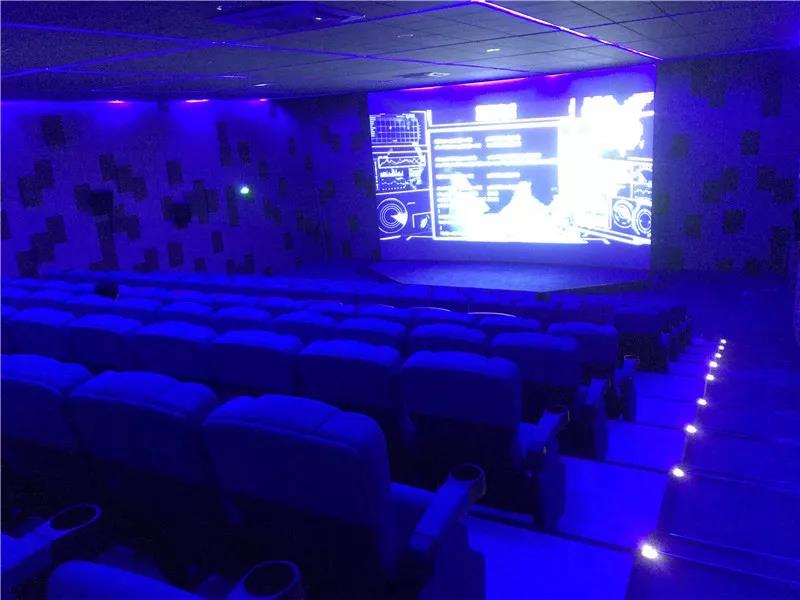

蓝色氛围灯下,整个影院显得很魅惑。
